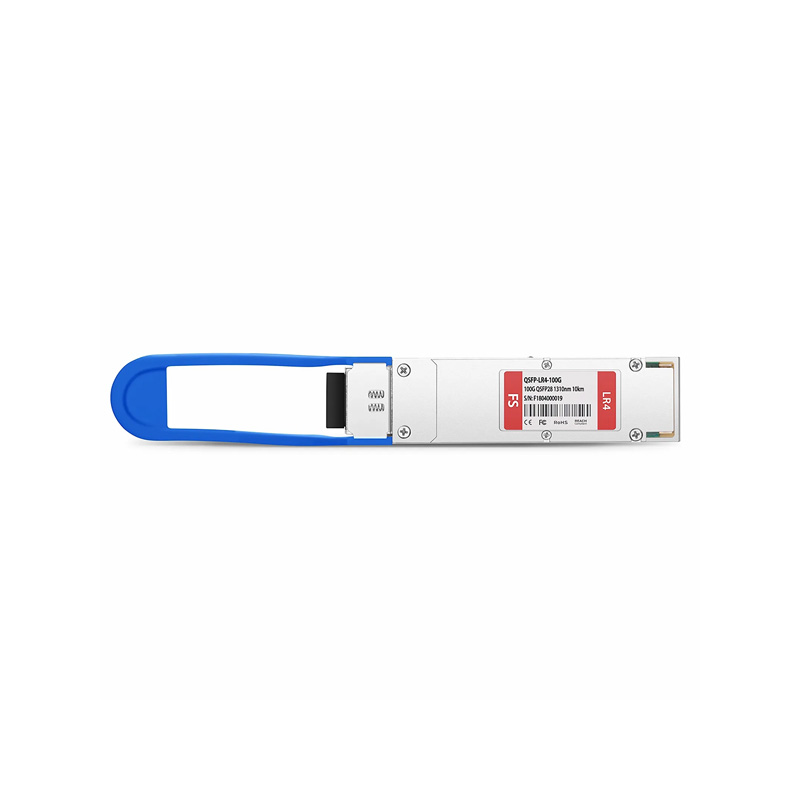

ماژول فیبر نوری سیسکو مدل QSFP-100G-LR4-S

توضیحات

ماژول فیبر نوری سیسکو مدل QSFP-100G-LR4-S یک ترنسیور پرسرعت 100 گیگابیتی از شرکت Cisco است که برای ارتباطات 100GBASE-LR4 Ethernet بر بستر فیبر نوری Single-Mode (SMF) طراحی شده است. این ماژول از فرم فاکتور QSFP28 بهره می‌برد و امکان انتقال داده با سرعت 100 گیگابیت بر ثانیه را تا فاصله 10 کیلومتر فراهم می‌کند.

QSFP-100G-LR4-S از فناوری LAN-WDM استفاده می‌کند که در آن چهار کانال نوری 25Gbps روی چهار طول موج مختلف در محدوده 1310 نانومتر ارسال و دریافت می‌شوند. این فناوری امکان انتقال 100Gbps را تنها روی یک جفت فیبر Single-Mode فراهم می‌سازد.

این ماژول برای مراکز داده، شبکه‌های Backbone، ارتباط بین ساختمان‌ها، سرویس‌دهندگان مخابراتی و شبکه‌های Enterprise با نیاز به پهنای باند بسیار بالا طراحی شده است.

مشخصات فنی

مدل: QSFP-100G-LR4-S

برند: Cisco

نوع محصول: QSFP28 Optical Transceiver

استاندارد:

• 100GBASE-LR4
• IEEE 802.3ba

سرعت انتقال داده:

• 100 Gbps

فرم فاکتور:

• QSFP28

نوع فیبر:

• Single-Mode Fiber (SMF)

نوع کانکتور:

• Duplex LC

حداکثر فاصله انتقال:

• 10 کیلومتر

فناوری انتقال:

• LAN-WDM (4×25Gbps)

طول موج‌ها:

• 1295.56 nm
• 1300.05 nm
• 1304.58 nm
• 1309.14 nm

قابلیت Hot Swap:

• دارد

DOM/DDM:

• دارد

حداکثر توان مصرفی:

• 4.5 وات

محدوده دمای عملیاتی:

• 0 تا 70 درجه سانتی‌گراد

ویژگی‌های کلیدی

• پشتیبانی از ارتباطات 100GbE
• انتقال داده تا 10 کیلومتر روی فیبر Single-Mode
• استفاده از فناوری WDM برای انتقال چهار کانال روی یک جفت فیبر
• کانکتور Duplex LC
• قابلیت Digital Optical Monitoring (DOM)
• نصب و تعویض در حین کار (Hot Swap)
• مصرف انرژی بهینه
• سازگاری با تجهیزات Cisco دارای پورت QSFP28

سازگاری

این ماژول با طیف گسترده‌ای از تجهیزات سیسکو مجهز به پورت QSFP28 سازگار است، از جمله:

• Cisco Nexus 9000 Series
• Cisco Nexus 3000 Series
• Cisco Catalyst 9600 Series
• Cisco Catalyst 9500 Series
• Cisco ASR 9000 Series

سازگاری نهایی به مدل دستگاه و نسخه سیستم‌عامل بستگی دارد.

کاربردها

• مراکز داده (Data Center)
• ارتباط بین دیتاسنترها (DCI)
• لینک‌های Backbone سازمانی
• شبکه‌های مخابراتی
• سرویس‌دهندگان اینترنت (ISP)
• شبکه‌های ابری (Cloud Infrastructure)
• ارتباط بین ساختمان‌ها و سایت‌های دوردست
• زیرساخت‌های Enterprise با پهنای باند بالا

مزایا

• پهنای باند 100Gbps
• انتقال تا 10 کیلومتر بدون نیاز به تجهیزات تقویتی
• استفاده از فیبر Single-Mode استاندارد G.652
• قابلیت مانیتورینگ لحظه‌ای وضعیت اپتیکی
• قابلیت اطمینان بالا برای لینک‌های حیاتی
• مناسب برای شبکه‌های نسل جدید 100GbE
• کاهش تعداد لینک‌های مورد نیاز در Backbone شبکه

مقایسه با سایر ماژول‌های 100 گیگ سیسکو

نکات فنی

• این ماژول از استاندارد 100GBASE-LR4 پشتیبانی می‌کند و نیازی به FEC برای عملکرد استاندارد ندارد.
• برای لینک‌های 100Gbps بین تجهیزات مختلف، استفاده از ترنسیورهای استاندارد LR4 معمولاً بهترین گزینه از نظر سازگاری بین برندها محسوب می‌شود.
• قابلیت DOM امکان مشاهده پارامترهایی مانند دما، ولتاژ، توان ارسال و توان دریافت را فراهم می‌کند.

جمع‌بندی

ماژول Cisco QSFP-100G-LR4-S یک ترنسیور QSFP28 مبتنی بر استاندارد 100GBASE-LR4 است که ارتباط 100Gbps را تا فاصله 10 کیلومتر روی فیبر Single-Mode فراهم می‌کند. بهره‌گیری از فناوری LAN-WDM، کانکتور Duplex LC، قابلیت DOM و سازگاری با تجهیزات Cisco Nexus، Catalyst و ASR، این ماژول را به گزینه‌ای ایده‌آل برای مراکز داده، شبکه‌های مخابراتی و زیرساخت‌های Enterprise تبدیل کرده است.
