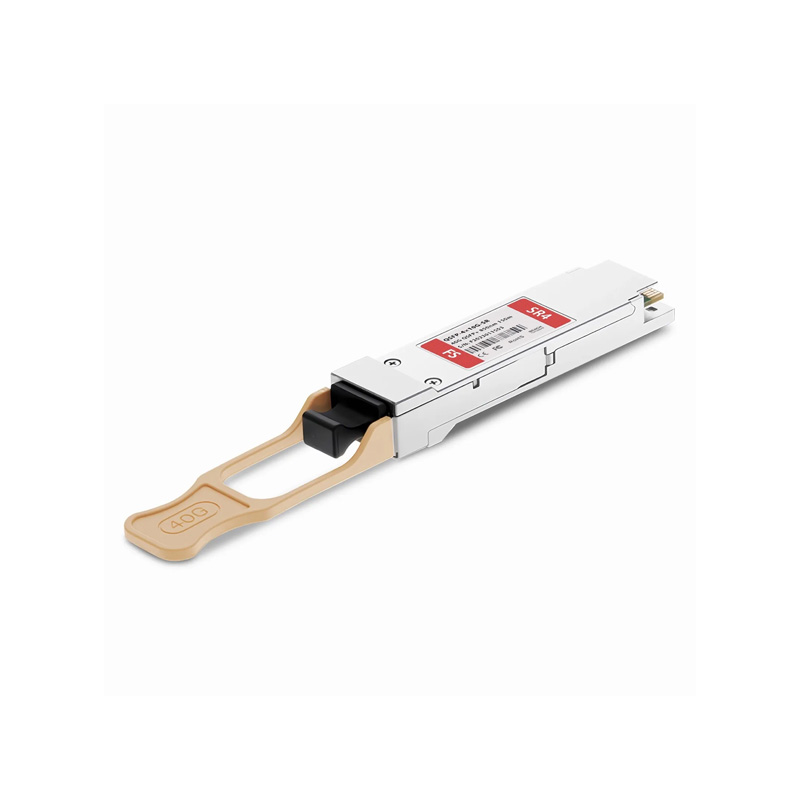

ماژول فیبر نوری سیسکو مدل QSFP-40G-SR4

توضیحات

ماژول فیبر نوری سیسکو مدل QSFP-40G-SR4 یک ترنسیور 40 گیگابیتی QSFP+ از شرکت Cisco است که برای ارتباطات 40GBASE-SR4 Ethernet بر بستر فیبر نوری Multi-Mode (MMF) طراحی شده است. این ماژول امکان انتقال داده با سرعت 40 گیگابیت بر ثانیه را در فواصل کوتاه و متوسط فراهم می‌کند و یکی از پرکاربردترین ترنسیورهای 40GbE در مراکز داده و شبکه‌های سازمانی محسوب می‌شود.

QSFP-40G-SR4 از فناوری Parallel Optics استفاده می‌کند و داده‌ها را از طریق چهار کانال 10Gbps بر روی فیبر Multi-Mode منتقل می‌کند. این ماژول از طول موج 850 نانومتر بهره می‌برد و با کابل‌های MPO/MTP-12 کار می‌کند. حداکثر فاصله انتقال آن روی فیبر OM3 برابر 100 متر و روی فیبر OM4 برابر 150 متر است.

ماژول فیبر نوری سیسکو مدل QSFP-40G-SR4 برای مراکز داده، معماری Spine-Leaf، ارتباط بین سوئیچ‌ها، تجمیع لینک‌های پرسرعت و مهاجرت از شبکه‌های 10GbE به 40GbE طراحی شده است. همچنین از قابلیت Breakout به 4 لینک 10 گیگابیتی در تجهیزات سازگار پشتیبانی می‌کند.

مشخصات فنی

مدل: QSFP-40G-SR4

برند: Cisco

نوع محصول: QSFP+ Optical Transceiver

استاندارد:

• 40GBASE-SR4
• IEEE 802.3ba

سرعت انتقال داده:

• 40 Gbps

فرم فاکتور:

• QSFP+

نوع فیبر:

• Multi-Mode Fiber (MMF)

نوع کانکتور:

• MPO/MTP-12

طول موج:

• 850 nm

حداکثر فاصله انتقال:

• 30 متر روی OM2
• 100 متر روی OM3
• 150 متر روی OM4

فناوری انتقال:

• Parallel Optics (4×10Gbps)

قابلیت Hot Swap:

• دارد

DOM/DDM:

• دارد

حداکثر توان مصرفی:

• 1.5 وات

نوع لینک:

• 40 Gigabit Ethernet

محدوده دمای عملیاتی:

• 0 تا 70 درجه سانتی‌گراد

ویژگی‌های کلیدی

• پشتیبانی از ارتباطات 40GbE
• انتقال داده تا 150 متر روی فیبر OM4
• استفاده از فناوری Parallel Optics
• کانکتور MPO/MTP-12
• قابلیت Digital Optical Monitoring (DOM)
• نصب و تعویض در حین کار (Hot Swap)
• مصرف انرژی پایین
• پشتیبانی از Breakout به 4×10GbE در تجهیزات سازگار

سازگاری

این ماژول با طیف گسترده‌ای از تجهیزات سیسکو دارای پورت QSFP+ سازگار است، از جمله:

• Cisco Nexus 9000 Series
• Cisco Nexus 7000 Series
• Cisco Nexus 5000 Series
• Cisco Catalyst 6800 Series
• Cisco ASR Series

سازگاری نهایی به مدل دستگاه و نسخه سیستم‌عامل بستگی دارد.

کاربردها

• مراکز داده (Data Center)
• معماری Spine-Leaf
• ارتباط بین سوئیچ‌های Core و Aggregation
• لینک‌های پرسرعت Backbone
• تجمیع ترافیک شبکه
• ارتباط بین رک‌ها (ToR Connectivity)
• شبکه‌های Enterprise
• مهاجرت از 10GbE به 40GbE

مزایا

• پهنای باند 40Gbps
• مصرف انرژی پایین
• پشتیبانی از Breakout 4×10G
• مناسب برای مراکز داده با تراکم بالا
• سازگاری کامل با استاندارد IEEE
• نصب آسان و سریع
• عملکرد پایدار در محیط‌های سازمانی
• هزینه مناسب برای لینک‌های کوتاه‌برد 40GbE

مقایسه با سایر ماژول‌های 40 گیگ سیسکو

نکات فنی

• این ماژول از کانکتور MPO/MTP-12 استفاده می‌کند که 8 رشته از 12 رشته فیبر موجود را برای انتقال و دریافت داده به کار می‌گیرد.
• قابلیت Breakout در بسیاری از سوئیچ‌های Cisco امکان تبدیل یک پورت 40GbE به چهار پورت 10GbE را فراهم می‌کند.
• برای دستیابی به حداکثر برد توصیه می‌شود از فیبر OM4 با کیفیت مناسب استفاده شود.

جمع‌بندی

ماژول Cisco QSFP-40G-SR4 یک ترنسیور QSFP+ مبتنی بر استاندارد 40GBASE-SR4 است که ارتباط 40Gbps را تا فاصله 150 متر روی فیبر Multi-Mode فراهم می‌کند. بهره‌گیری از فناوری Parallel Optics، کانکتور MPO/MTP، قابلیت DOM و پشتیبانی از Breakout 4×10GbE، این ماژول را به گزینه‌ای ایده‌آل برای مراکز داده، شبکه‌های سازمانی و زیرساخت‌های 40GbE تبدیل کرده است.
